A RAPTOR
A Raptor egy 1-méteres carbon vázra egyedileg letervezett, és megépített dron. A váz kiépítésénél az elvégzendő repülési feladatok figyelembevételével lettek a mechanikai elemek, és a vezérlő elektronikák kiépítve. Behúzható landing stripek lehetővé teszik, hogy az apugerendára csatlakoztatott eszközök akadálytalanul teljes befogó ”látószöggel” dolgozzanak. A dron behúzott talpakkal képes földfelszíni alacsonymagasságú repülésre, vagy akár nyomvonalak közeli lekövetésére. Ennek köszönhetően a lekövetett célpontok nehezen hozzáférhető részletei is felderíthetőek.
A dron biztonságos repüléséhez, és manőverezéséhez szükséges tolóerőt a 14"35 DJI carbon erősítésű propok, és 980 W HQ IBM motorok biztosítják. Energia ellátó rendszere 4, vagy 5-s 30 C akkuval tölthető fel. Ezzel a konfigurációval a közel 4,5-kg dront 25-percig képes ellátni energiával. A dron maximális tolóerő mellett 40-km emelkedési, és közel 60-km oldalazási sebességre képes. A dron méretéhez, és felszálló tömegéhez képest könnyedén manőverezhető. A célterületre könnyen rávezethető, GPS alapon pozícionálható. Túlélési szélsebessége behúzott talpak mellett 30-35 km/h.
A dron távirányító, repülésvezérlő rendszere fejlett Android alapú számítógép, melyet két független GPS rendszer támogat. Integrált telemetriája alkalmassá teszi a gépet GPS alapú műszeres, vagy programozott repülési feladatok ellátására. A dron manuális manőverezés, vagy rossz látási viszonyok esetére távvezérelhető navigációs fényekkel van ellátva. Az irányítás, vagy jelvesztés esetén a gép bármilyen üzemmódban repül, automatikusan visszatér a felszállási GPS koordinátákra, és ott automatikusan landol.
A dron távolság függetlenül alkalmazható manuális, loiter, GPS alapú, valamint programozott repülési feladatok végrehajtására. A GPS koordináták alapján történő automata repülés paraméterei tetszés szerint előreprogramozhatóak, és a feladat megkezdése előtt betölthető a dron memóriájába. A dronon kiépített FPV, valamint telemetria rendszer real times, így a gép repülés közbeni mozgása, pozíciója valós időben a földi állomáson lekövethető a vezetőpilóta, és a megfigyelő számára. A telemetria segítségével minden repülési módban, legyen az manuális, autopilót, vagy programozott, a földi vezérlőn folyamatosan nyomonkövethető a gép GPS koordináták alapján elfoglalt helyzete, sebessége, magassága, és a repüléssel összefüggő paraméterei is.
A dron 3D gimballal szerelt, melynek mechanikai stabilitását egy g-szenzoros elektronika felügyeli, ezzel biztosítva a kamera mindenkori poziciomegtartását, és a kamera rántásmentes képalkotását. A kamerabölcső egy távvezérelhető 4K UHD kamerát fogad. A dron mozgásától független minden irányban távvezérelhető kamera segítségével, akár nagy távolságból is tökéletes UHD 4K felbontású filmet, vagy 16 Mp felbontású képeket tudunk készíteni, melyeket a beépített SD memóriára vagy a földi állomás digitális tárolójában tudunk rögzíteni. A kamera képlesugárzása folyamatos, felvétele távvezérelhető. A rendszer folyamatos 4-k uhd filmfelvétel készítésére alkalmas. Felvétel közben percenként max 100 fotó rögzítése lehetséges.
A dron képrögzítő rendszere ezzel a kiépítéssel gyakorlatilag képes +/- 30 fokos 3-d elmozdulások kiegyenlítésére, ezzel biztosítva a kamera folyamatos célratartását. Nagylátószögű optikája képes mindent szemügyre venni, GPS rendszere a látottakat mérnöki pontossággal koordinálni.

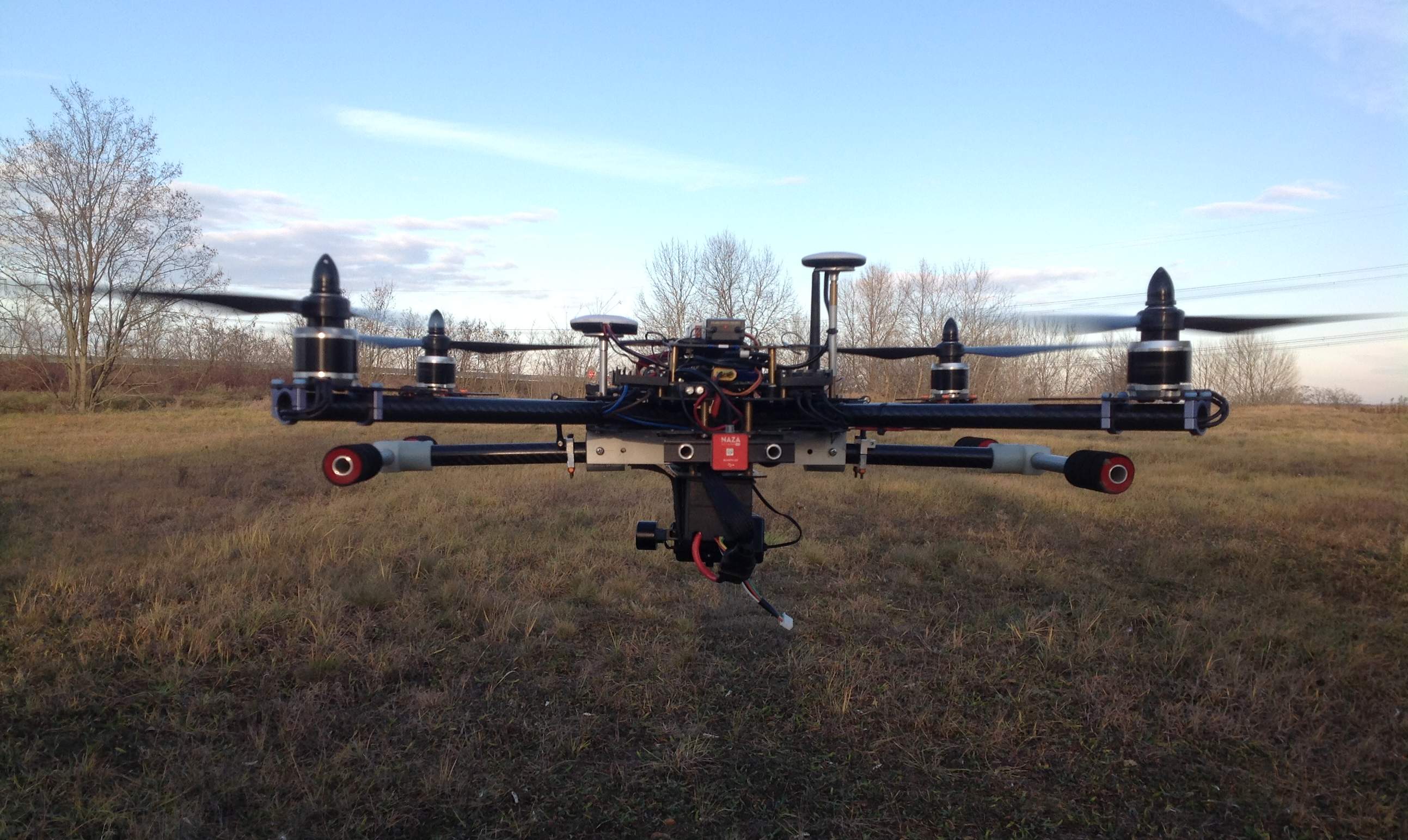

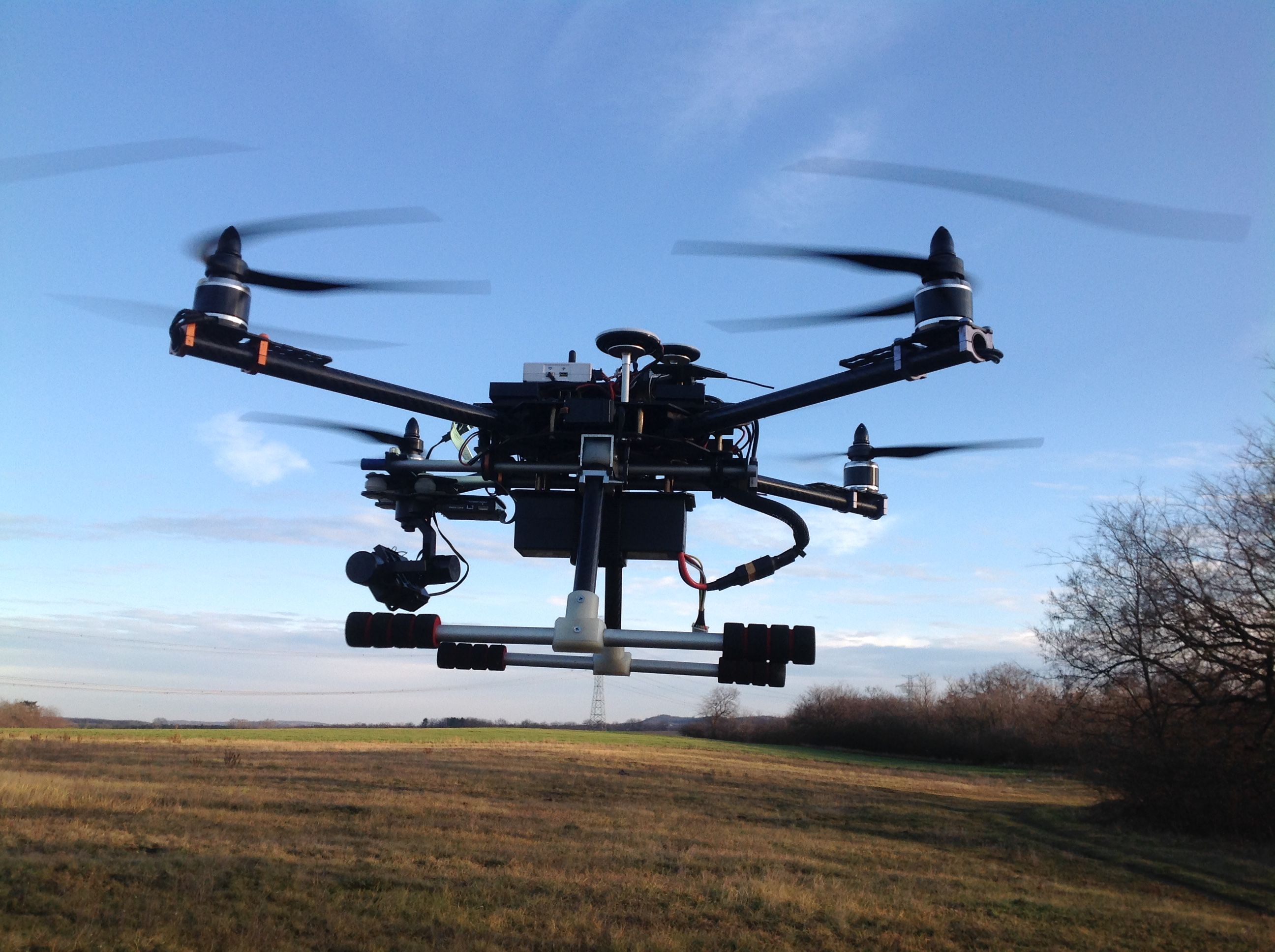

A dron képekben:
